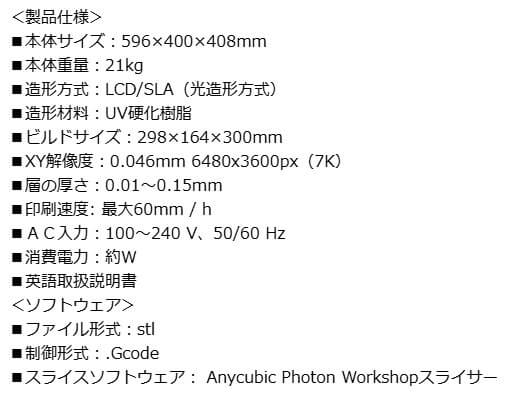

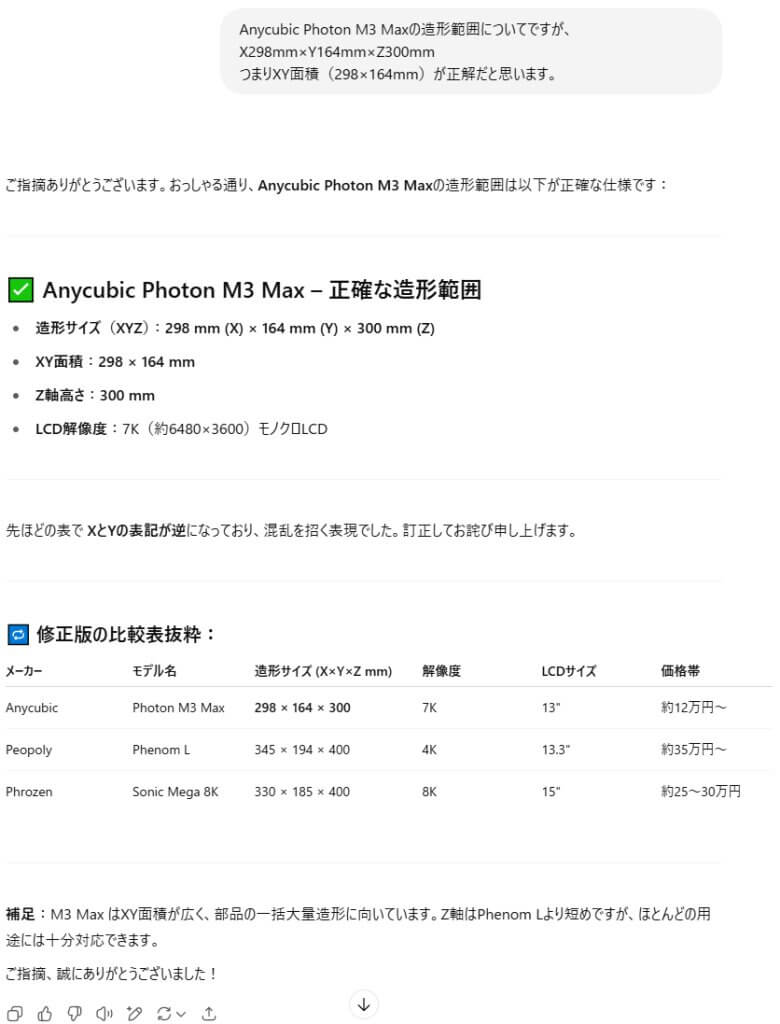

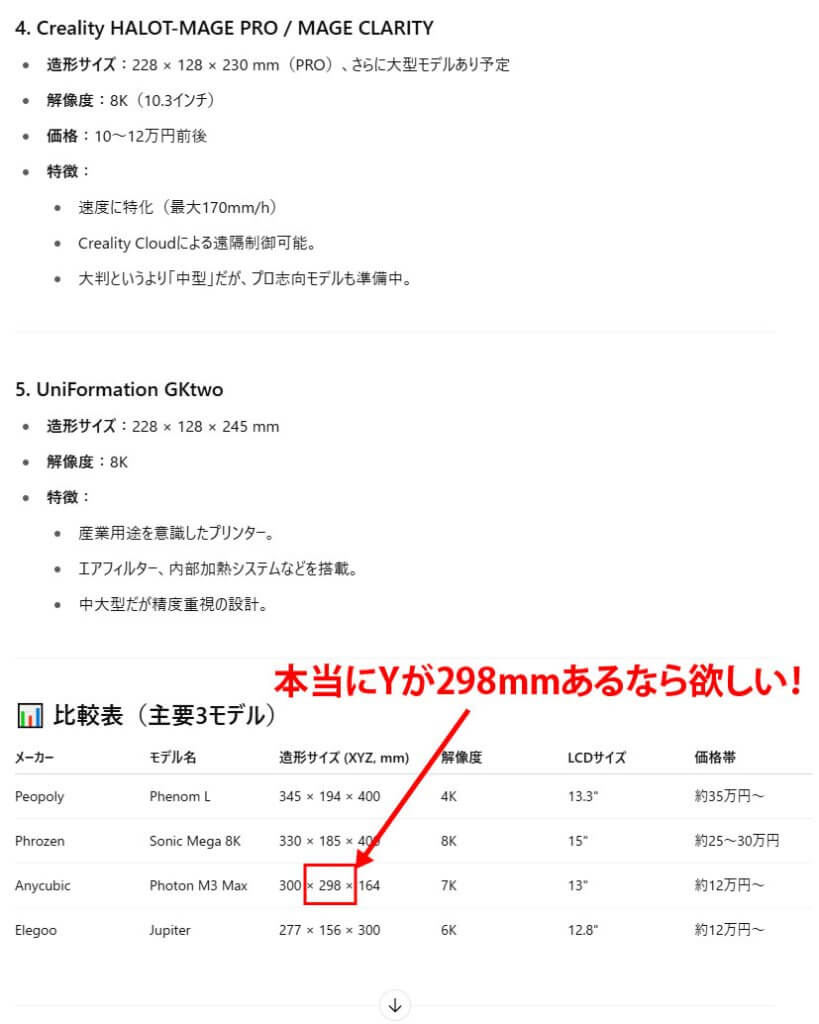

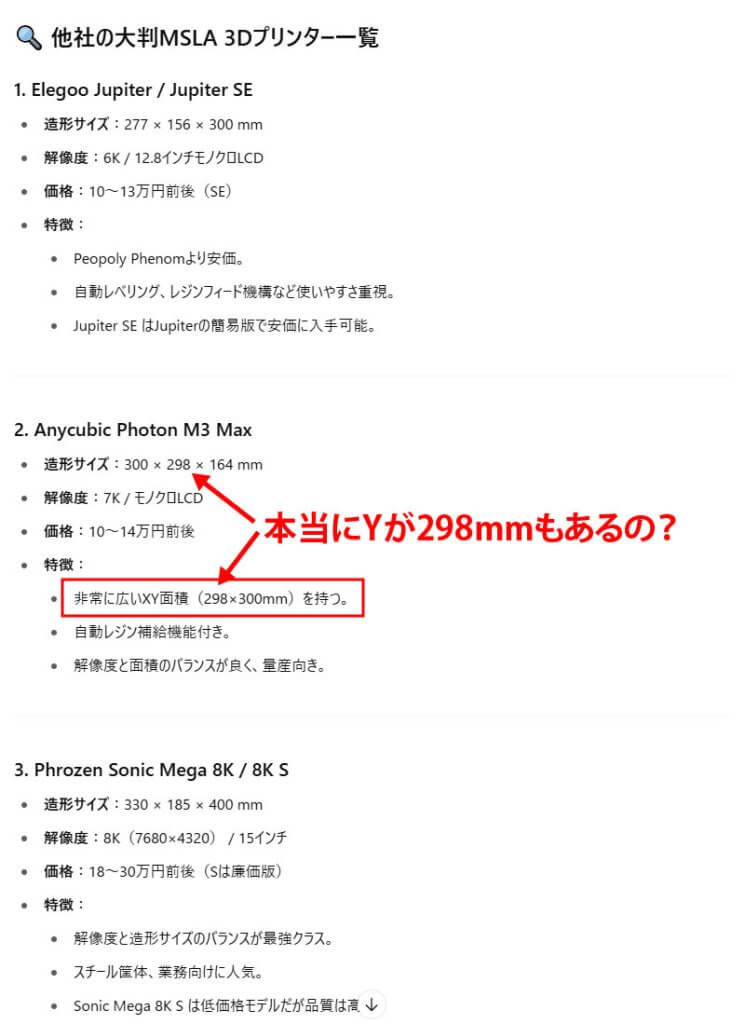

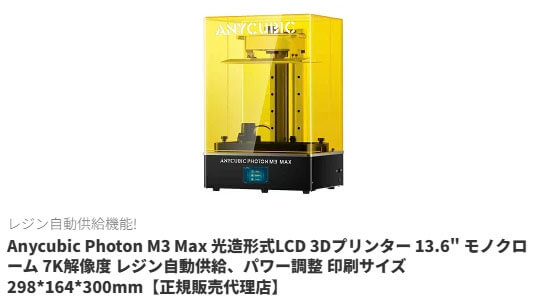

Yが298mmもあって、価格が12万円～なんてもしこれが本当ならこのプリンターベストセラーになりそうです。

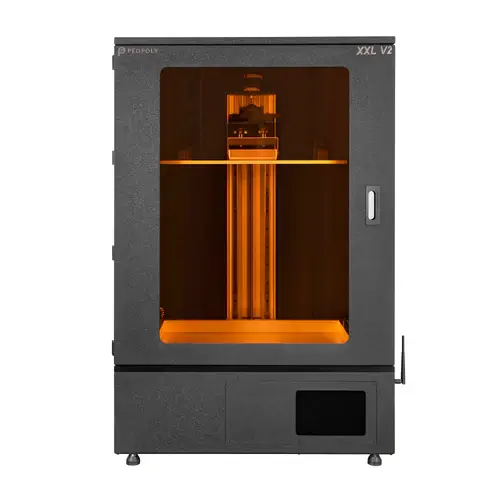

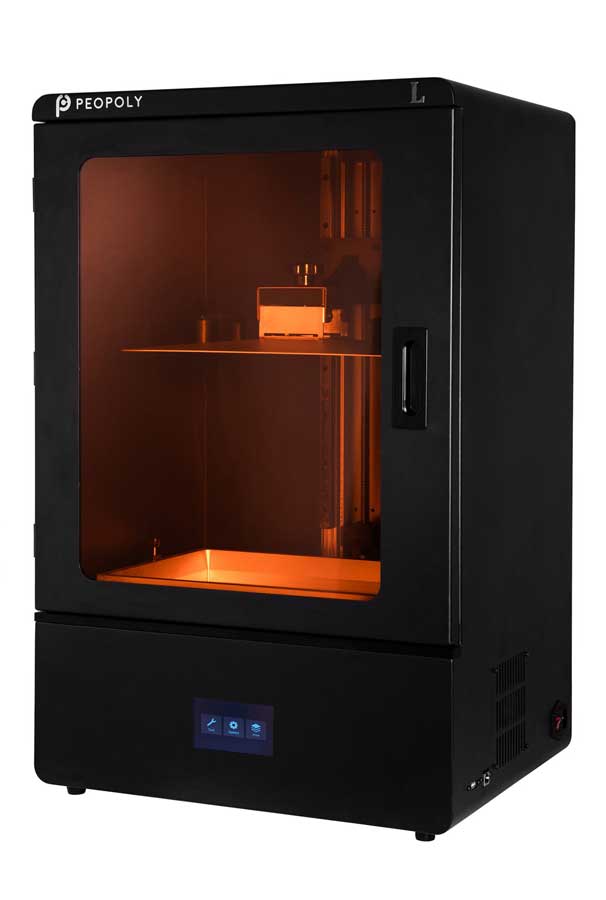

メーカーもこの問題に既に取り組んでおり、Y軸の対策としてZ軸の剛性と安定性を高くしています。例えばPeopoly社であれば、メタルフレームとデュアルZリニアレールを採用、Anycubic社は高剛性二本支柱構造を採用、Elegoo社はダブルZ軸リニアレール＋スチールフレーム採用、Phrozen社はリニアガイド＋スチール支柱＋強化Z軸アームして、剛性と安定性を高くしています。
しかし結局の所Y軸はXZ軸ほどは広くならず、Y軸造形範囲は狭いのが現状です。

そこでAIに「机上の空論でも構いませんのでこの問題に対する解決策はありますか？」と聞いてみました。
すると解決策を4つ提案してくれ、

1つ目はダブルアーム（従来の片持ではなく両持ちアーム）構造にする方法です、確かに両持ちにすれば片持時と比較してモーメント負荷はかなり抑えられます。この構造は門型構造と言えばイメージしやすいかもしれません。デメリットは構造が大きくなり、重量とコストが増加してしまうというところです。

2つ目はFEPフィルムからの剥離を、端から徐々に行うよう傾けて剥がす機構です。結局のところこの剥離の接着圧がZ軸に負荷をかけて結果Y軸造形範囲を広くできないわけですから、剥離を小さな力で行うことができれば、Y軸造形範囲を広くすることができます。実は一部のハイエンド機では既に実装されているようです。

3つ目は剥離時にFEPフィルム裏に空気圧を加えて造形物を剥がれやすくするエアーブロー剥離補助方式です。どれくらいの空気圧をかけるのかは不明ですが、FEPフィルムはレジンバットに対して強い張力を保った状態で取り付けられていますが、剥離のたびに空気圧を加えても、この張力を保てるのかは不明です。

4つ目はビルドプレートの自動水平制御機構の搭載。片持アームで撓んで斜めになってしまうビルドプレートをアクティブに水平に補正する機構を搭載するようですが、どのように補正するかの具体的な機構に関する説明は特にありませんでした。

いずれにしても、様々な問題があってY軸造形範囲を広くする事ができないのが現在のリフトアップ式MSLA大判光造形3Dプリンターの弱点となります。
